Кабельная проходка Гидрокорд™ УКП Электро
Завод «Гидрокорд», специализированный российский производитель кабельных проходок, предлагает купить гермоввод для кабеля с полным пакетом исполнительной документации, паспортов качества и сертификатов соответствия для технадзора.
Гидрокорд™ УКП Электро спроектирована для защиты мест ввода силовых линий, кабелей связи и систем обогрева от проникновения грунтовых и напорных вод. Сжимающие пластины изготавливаются из нержавеющей стали.
Вы можете купить кабельную проходку от производителя с изготовлением по индивидуальным размерам по выгодной цене .
Характеристики:
Max/min диаметр отверстия: 50-600мм
Водонепроницаемость: До 1,5 Бар
Толщина резинового сердечника: 80мм
Документация
Применение кабельных проходок для стен Гидрокорд

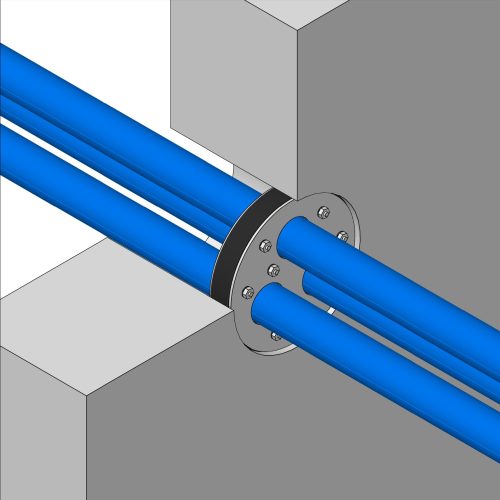

Герметичная кабельная проходка для стен и перекрытий применяется при гидроизоляции кабеля в конструкции зданий и сооружений (как правило монолитные или сборные ЖБ стены и перекрытия), а также для герметизации проходок сетей в футлярах (кожухах) при бестраншейной прокладке кабелей.
Принципом работы уплотнителя кабельной проходки является расширение уплотняющего элемента (резиновый сердечник), под действием сжимающего усилия прижимных стальных пластин при затяжке болтов, которые объединяют конструкцию.
Преимущества уплотнений проходок для кабеля от производителя Гидрокорд
- Проходки для кабельных узлов обеспечивают герметичность трубы с проложенным в ней кабелем;
- Подтвержденная водонепроницаемость до 1,5 бар.;
- Монтаж не зависит от температуры окружающей среды;
- Инструментальный контроль качества (Динамометрический ключ);
- Трубные кабельные проходки газо-водонепроницаемы;
- Быстрый монтаж;
- Долговечность;
- Возможность беспрепятственного извлечения кабеля;
- Узел прохода кабелей через перекрытие с гидроизоляцией может быть изготовлен под заказ под любые размеры и модификации;
- Возможна модификация гермоввода в здание для контакта с маслами и нефтепродуктами (из маслобензостойкой резины);
- Возможно применение трубной кабельной проходки в контакте с питьевой водой (модификация с пищевой резиной);
- Возможна модификация проходки кабельных линий с расширенным диапазоном температуры эксплуатации (от -60°С до + 21О°С) из силиконового каучука.
Материалы уплотнителя кабельных проходок
Уплотнитель кабельных проходок Гидрокорд™ Электро может быть изготовлен из следующих материалов:
- ЭПДМ (Стандартно);
- Маслобензостойкая резина (Опционально);
- Пищевая резина (Опционально);
- Силиконовый каучук для высоких температур (Опционально).
Характеристики типов резины
| Характеристика | Гидрокорд™ уКП из ЭПДМ резины | Гидрокорд™ уКП из пищевой резины | Гидрокорд™ уКП из силиконового каучука | Гидрокорд™ уКП из МБС резины |
| уФ стойкость | Хорошая | Хорошая | Хорошая | Плохая |
| Твердость по Шору,А | 45 ±5 | 55 ±5 | 45 ±5 | 50 ±5 |
| Температура эксплуатации | -30°C до +80°C | -30°C до +80°C | -60°C до +200°C | -30°C до +80°C |
| Цвет | Черный | Черный | Серый | Черный |
*- Любой уплотнитель можно изготовить из необходимого материала резины под заказ, по запросу.
ВЫСОКАЯ СТЕПЕНЬ УПЛОТНЕНИЯ
Уплотнители кольцевых пространств создают высокую степень уплотнения (до 5 бар.) между трубой и отверстием, что позволяет надежно герметизировать проходки труб.
НАДЕЖНОСТЬ
Кольцевые уплотнители изготавливаются из высококачественных материалов (такие как, нержавеющая сталь S304, ЭПДМ каучук), что обеспечивает высокую степень долговечности.
ИНСТРУМЕНТАЛЬНЫЙ КОНТРОЛЬ КАЧЕСТВА
Кольцевые уплотнители монтируются при помощи динамоментрического ключа, что обеспечивает инструментальный контроль качества и достижение необходимого уплотнения в Нм.
ПРОСТОТА МОНТАЖА
Кольцевые уплотнители легко и быстро монтируются в конструкции, Сезонность не имеет значения, можно монтировать даже в мороз.
Назначение и принцип действия оборудования

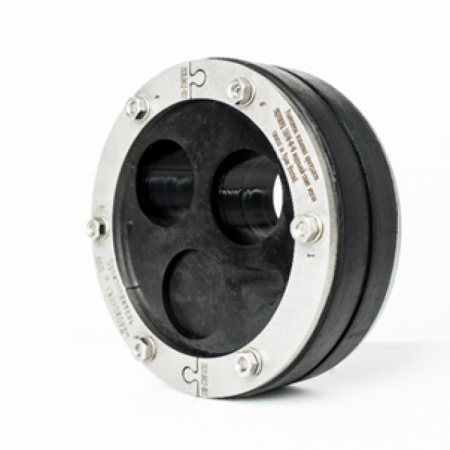

Герметичная кабельная проходка Гидрокорд™ УКП Электро служит оптимальным решением для гидроизоляции одиночных и многожильных коммуникаций. Конструктивно элемент представляет собой плотный резиновый гермоввод для кабеля, расположенный между стяжными прижимными пластинами из высококачественной нержавеющей стали (базово — марки S304).
Принципом работы уплотнителя является контролируемое радиальное расширение уплотняющего резинового сердечника (толщиной 80 мм) под действием сжимающего усилия, создаваемого при затяжке болтов, объединяющих конструкцию. За счет этого полимерный материал герметично заполняет зазоры, формируя долговечный кабельный ввод гермоввод, полностью блокирующий проникновение влаги и газов. Устройство может применяться как универсальный гермоввод для провода или шинопровода. Благодаря доступности разъемных модификаций, монтаж допускается производить на уже проложенные кабельные трассы с возможностью их последующего беспрепятственного извлечения или замены.
Технические характеристики Гидрокорд™ УКП Электро
Любая серийная или спроектированная под индивидуальные строительные задачи трубная кабельная проходка отвечает строгим нормативным требованиям промышленного и гражданского секторов:
| Технический параметр уплотнителя | Значение по регламенту завода | Эксплуатационные особенности и стандарты |
| Диаметр отверстия / футляра | от 50 мм до 600 мм | Возможно изготовление по индивидуальным размерам под любые нестандартные проемы. |
| Водонепроницаемость (давление) | До 1,5 Бар | Надежная герметизация пространства от напорных и безнапорных грунтовых вод. |
| Толщина резинового сердечника | 80 мм | Гарантирует максимальную площадь прилегания и равномерное распределение усилий. |
| Материал стяжных пластин | Нержавеющая сталь S304 | Обеспечивает высокую коррозионную стойкость в агрессивных средах и грунте. |
| Контроль качества монтажа | Инструментальный | Затяжка болтов производится динамометрическим ключом с четким контролем момента в Нм. |
| Сезонность проведения работ | Всесезонный | Монтаж не зависит от температуры окружающей среды и может выполняться даже в мороз. |
Сферы применения и проектные узлы
Инженерные кабельные проходки узлы серии Гидрокорд™ УКП Электро незаменимы при обустройстве вводов коммуникаций в здания, колодцы, подземные паркинги и технологические резервуары:
| Направление применения и место прокладки | Целевое назначение защитного узла | Особенности технического решения ГИДРОКОРД™ |
| Вводы инженерных сетей в здание | Надежные кабельные проходки в здание сквозь стены | Защищают подвальные, цокольные и технические этажи от затопления через кабельные каналы в монолитных или сборных железобетонных конструкциях. |
| Прокладка в защитных футлярах | Герметичная проходка для кабеля в трубу или гильзу | Активно используется при прокладке сетей методом бестраншейных технологий, надежно уплотняя кольцевой зазор между кабельной линией и внутренней стенкой трубы. |
| Межэтажные и кровельные проходы | Ответственный узел прохода кабелей через перекрытие с гидроизоляцией | Обеспечивает полную газо- и водонепроницаемость между ярусами сооружений, предотвращая протечки при локальных авариях или выпадении осадков. |
| Системы обогрева и водоснабжения | Защитный гермоввод для греющего кабеля в трубу водопровода | Исключает утечки жидкой среды под давлением из рабочей магистрали и позволяет смонтировать герметичный гермоввод для греющего кабеля любой конфигурации. |
Применяя наши герметичные кабельные проходы, строительные и проектные организации получают сертифицированное оборудование, предотвращающее появление сырости, плесени и аварийных ситуаций, вызванных короткими замыканиями.
Преимущества заказа продукции на заводе ГИДРОКОРД
-
Прямые цены от изготовителя: Вы приобретаете оригинальные системы УКП Электро без переплат и наценок посреднических торговых сетей.
-
Индивидуальное проектирование: Технический отдел завода оперативно разработает и изготовит уплотнитель под любое нестандартное количество кабелей различного сечения в одной проходке.
-
Скорость и логистика: Кратчайшие сроки производства партий любого объема и быстрая отгрузка со склада завода по всей России.
Свяжитесь со специалистами компании «Гидрокорд» по телефону или электронной почте, чтобы получить коммерческое предложение, согласовать чертежи проекта и выгодно приобрести надежные системы гидроизоляции.
